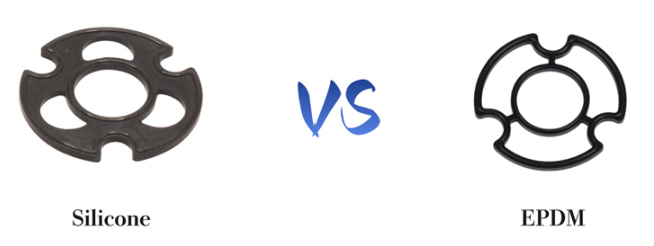

在阀座密封领域，硅橡胶（Silicone）与三元乙丙橡胶（EPDM）是最常用的两种弹性体材料。翻开DOIT产品手册，两者的耐温范围、硬度、拉伸强度等参数一目了然，但这些冰冷数字无法覆盖实际工况中的复杂表现。真正决定密封可靠性与使用寿命的，是长期受压后的形变控制、密封线的持久稳定性，以及冷热交替环境下的性能韧性。本文将从实战角度，拆解两种材料的核心差异，为工况选型提供参考。

一、长期形变：蠕变与永久变形的实战博弈

阀座密封件长期处于预压缩状态，叠加介质压力与环境温度影响，材料的蠕变（长期受力下的缓慢形变）和压缩永久变形能力，直接决定密封是否失效。二者的差异在长期静置或高频承压工况中尤为明显。

硅橡胶在长期形变控制上表现更优。实验数据显示，在70h×150℃的测试条件下，硅橡胶的压缩永久变形率仅为15%-25%，而EPDM在更低温度（70h×100℃）下的变形率却达25%-40%。这意味着在高温静态密封场景（如小型高温仪表阀、微型蒸汽发生器阀门）中，硅橡胶能长期保持弹性回复能力，即便长时间受压，也不易因永久形变导致精密密封间隙变大。其分子结构中硅氧键的稳定性，让材料在持续应力下不易发生分子链断裂或滑移，蠕变率显著低于EPDM，适配小型阀座的精密密封需求。

EPDM的长期形变表现则受工况介质影响较大。在湿热环境（如热水阀、蒸汽管道）中，EPDM耐水蒸气性能优异（吸水率<1%），形变稳定性反而优于易轻微膨胀的硅橡胶；但在接触矿物油等非极性介质时，EPDM会发生体积膨胀（膨胀率>50%），长期受压后形变不可逆，直接破坏密封结构。此外，EPDM的形变恢复能力对温度敏感，超过100℃后易硬化龟裂，需添加抗氧剂辅助，否则长期高温下的形变控制能力会急剧下降。

二、密封线保持能力：磨损、撕裂与贴合度的较量

阀座密封的核心是密封线（阀芯与阀座的贴合接触面）的完整性，其保持能力取决于材料的耐磨性、撕裂强度与弹性回复的协同性，而非单一硬度参数。两种材料在不同启闭频率和介质环境下的表现差异显著。

EPDM在密封线抗磨损与抗撕裂方面更具优势。其邵氏硬度范围为40-90，拉伸强度可达10-20MPa，断裂伸长率300%-600%，在频繁启闭的小型精密阀门（如微型精密截止阀、小口径精密闸阀）中，能有效抵抗阀芯与阀座的摩擦磨损，不易出现精密密封线划伤、撕裂等问题。在户外或臭氧浓度较高的工况（如户外小型精密流体阀）中，EPDM虽需添加抗臭氧剂，但凭借分子链的饱和性，密封线不易因臭氧侵蚀出现龟裂，贴合度保持更持久，适配小型阀座的密封需求。

硅橡胶的密封线优势则集中在低摩擦与低温贴合场景。其硬度范围更低（20-80邵氏A），低温下弹性变化小，在-50℃时仍能保持低摩擦系数，适合无润滑的低温阀门（如冷链系统阀门），密封线能紧密贴合阀芯表面，不易因低温硬化导致贴合间隙。但硅橡胶拉伸强度较低（仅4-10MPa），抗撕裂性能弱，若介质中含有杂质（如管道铁锈、颗粒），密封线易被划伤，且划伤后难以通过弹性回复修复，长期使用后密封线完整性易受损。此外，硅橡胶在长期紫外线照射下会轻微粉化，导致密封线贴合度下降，这在户外无防护的阀门中需特别注意。

三、冷热循环下的表现：可逆性与极限耐受的差异

工业阀门常面临昼夜温差、启停交替带来的冷热循环冲击，材料能否在温度骤变中保持密封性能，关键看低温脆化抗性、高温老化稳定性及性能可逆性。

硅橡胶的冷热循环适应性更广，极限耐受能力更强。其标准牌号耐温范围为-60℃-200℃，特殊苯基硅橡胶可低至-100℃，高温短期耐受达250℃，在极端温差循环（如-40℃至180℃的航空航天微型阀门、精密制冷设备小口径阀）中，仍能保持弹性与密封线完整性。实验证实，硅橡胶在冷热循环中无明显临界温度偏移，即便降温至接近玻璃化转变温度，升温后密封性能可完全恢复，泄漏具有可逆性，不会因反复温差导致永久密封失效，契合小型精密阀座对密封稳定性的严苛要求。

EPDM的冷热循环表现受温度上限制约明显。其长期耐温仅120℃，短期峰值150℃，超过100℃后易老化硬化，在高温循环（如>120℃的小型精密热力控制阀）中，密封线会因材料老化逐渐失去弹性，泄漏率随循环次数递增。低温方面，EPDM标准牌号临界脆化温度为-50℃，低于该温度时，密封力会急剧下降，出现泄漏通道，且需润滑脂辅助才能维持密封，而硅橡胶在-60℃仍能保持稳定密封力。但在中低温循环（-20℃至60℃，如家用小型精密空调管路阀、微型水泵阀座）中，EPDM性价比更高，密封性能稳定性与硅橡胶差距不大，且耐湿热循环能力更优。

四、选型建议：跳出参数，适配工况核心需求

两种材料无绝对优劣，选型需紧扣工况的温度范围、介质类型、启闭频率三大核心，而非盲目追求“高性能参数”：

优先选硅橡胶的场景：超宽温域密封（-60℃至200℃）、小型高温精密仪表阀/微型蒸汽阀密封、低温无润滑精密阀座（如冷链微型阀门），以及对长期形变控制要求高的高压小型静置泵阀密封件。需注意避开极性溶剂（如丙酮）与含杂质的介质环境，防止划伤精密密封线。

优先选EPDM的场景：中低温循环密封（-50℃至100℃）、湿热/水蒸气环境下的小型泵阀（如微型热水循环泵阀座、精密冷却塔小口径阀）、高频启闭且介质洁净的小型阀门（如普通工业精密截止阀），以及成本敏感、对耐磨损要求高的户外小型泵阀密封件。需规避矿物油、燃油等非极性介质。

结语

硅橡胶与EPDM的阀座密封差异，本质是材料分子结构特性与工况需求的匹配度问题。硅橡胶以更优的长期形变控制和宽温域适应性，适配苛刻极端工况；EPDM则凭借耐磨、耐湿热、高性价比，在常规工况中占据优势。选型时，需摒弃“参数至上”思维，聚焦实际使用中的长期表现，才能实现密封可靠性与成本的平衡。如您仍拿不定主意，可以联系我们进行咨询：18998476034
