在航空航天、汽车工业、石油化工等对密封性能要求极高的领域，FKM绝对是“明星材料”。它凭借出色的耐高温、耐油、耐化学腐蚀能力，成为高端密封件的首选。但不少行业从业者或采购者都会遇到一个困惑：明明标注的都是FKM密封件，有的能稳定运行数千小时无泄漏，有的却用没多久就出现老化、龟裂、渗漏，寿命差距甚至能达到3倍。这背后的核心是四大技术环节差异，今天我们就来逐一拆解。

一、配方差异：决定FKM性能的“先天基因”

氟橡胶的基础配方就像一份精准的“食材清单”，由生胶、补强剂、硫化剂、增塑剂、防老剂等组分构成，每一种组分的选型、配比，都直接决定了密封件的“先天性能”，也是寿命差异的核心源头。

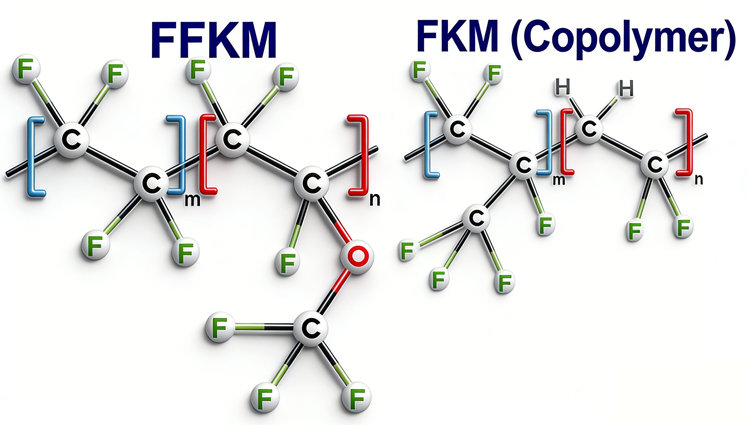

生胶选型。FKM生胶并非单一类型，根据氟含量、共聚单体结构可分为多种，比如常见的VDF-HFP、VDF-HFP-TFE等。其中，氟含量是核心指标——氟含量越高，耐化学腐蚀、耐高温性能就越强，但加工难度也会随之增加。

低端产品为控制成本，往往选用低氟含量生胶，且生胶纯度不足、杂质较多，在高温高压工况下，分子链容易加速老化降解；而高端配方会结合具体应用场景精准选型，优先采用高纯度、高氟含量生胶，部分还会添加特种改性剂，在保证耐老化性能的同时，平衡加工流动性，从源头为长寿命打下基础。

除了生胶，辅助组分的配比也藏着大学问。比如增塑剂，低端产品可能过量添加廉价增塑剂来提升加工效率，但这类增塑剂在高温环境下易迁移、挥发，会导致密封件收缩、硬度变化，最终引发泄漏；高端配方则会选用耐高温、低迁移的特种增塑剂，严格控制添加量，同时搭配高效防老剂，抑制氧化老化与热老化，进一步延长使用寿命。

二、炭黑体系：密封件强度与稳定性的“后天支撑”

如果说配方是先天基因，那炭黑体系就是为FKM密封件“强身健体”的关键。炭黑作为核心补强剂，不仅能提升密封件的拉伸强度、撕裂强度等力学性能，还直接影响其耐热性、耐磨性和尺寸稳定性，对寿命的影响至关重要。

从类型上看，常用的补强炭黑有中超耐磨炭黑、高耐磨炭黑、半补强炭黑等，不同类型的补强效果天差地别。低端FKM密封件多选用半补强炭黑或低等级耐磨炭黑，这类炭黑与生胶的结合力弱，补强效果差，密封件力学强度不足，在长期压缩、摩擦工况下很容易变形、破损。

高端产品则更青睐高结构、高比表面积的中超耐磨炭黑，它能与FKM生胶形成更稳固的结合，显著提升密封件的力学性能和耐磨性，同时增强耐热老化稳定性，减少高温环境下的性能衰减。此外，炭黑的粒径和用量也需精准控制：粒径过大易导致密封件表面粗糙、产生应力集中，加速开裂；粒径过小则增加加工难度，易出现气泡、针孔等缺陷。高端配方会通过精准筛选粒径、优化分散技术，让炭黑均匀分布在生胶中，结合工况调整用量，实现性能平衡。

三、硫化体系：决定FKM交联结构的“核心工艺”

硫化是将FKM生胶转化为弹性体的关键工序，相当于给密封件“定型加固”。硫化体系的选型的，直接决定了密封件的交联密度、交联键类型，进而影响其耐高温性、耐老化性和压缩永久变形性能，是寿命差异的重要推手。

目前FKM常用的硫化体系主要有三种，各有优劣：胺类硫化体系成本低，但耐高温性差，交联键在高温下易断裂，仅适用于低温低压工况，寿命较短；过氧化物硫化体系耐高温性优于胺类，但耐化学腐蚀性稍弱，且交联密度不易控制；双酚AF硫化体系兼具优异的耐高温性、耐化学腐蚀性和力学性能，交联键稳定性强，是高端FKM密封件的首选，不过成本较高，对工艺参数要求严苛。

除了体系类型，硫化工艺参数（温度、时间、压力）的控制精度也不容忽视。低端生产企业因设备精度不足，难以精准把控参数，易导致密封件交联密度不均、欠硫或过硫——欠硫会让密封件力学性能差、易老化，过硫则会使其变脆、韧性下降，容易开裂。确保高精度的做法通常是，使用自动化硫化设备，精准控制每一个参数，确保密封件交联结构均匀稳定，延长使用寿命。

四、压缩永久变形控制：长效密封的“关键指标”

压缩永久变形，简单来说就是密封件长期受压后，去掉压力无法恢复原有形状的程度，这是衡量FKM密封件能否长效密封的核心指标。变形量越大，密封件与密封面的贴合度就越差，越容易出现泄漏，寿命自然缩短。而压缩永久变形的控制，需要贯穿配方设计和工艺优化的全流程。

从配方角度，生胶选型和交联密度控制是关键。高氟含量生胶的分子链稳定性强，搭配合理的硫化体系提升交联密度，能有效降低变形；同时添加适量特种填充剂，可增强分子链的支撑作用，减少形变。低端配方因生胶和硫化体系选型不当，交联密度不足，分子链易滑动，压缩永久变形往往偏大。

从工艺角度，硫化和后硫化处理都很重要。精准的硫化参数能保证交联结构稳定，减少内部应力；后硫化处理（如高温烘烤）则能去除密封件内部残留的挥发物，进一步稳定交联结构，降低变形。高端FKM密封件通常会增加后硫化工序，将压缩永久变形控制在20%以内；而低端产品为节省成本，往往省略这一步，变形量常超过40%，寿命大幅缩水。

细节藏着寿命密码，技术决定密封品质

看似相同的FKM密封件，却产生3倍的寿命差距，本质是配方设计、炭黑体系、硫化体系、压缩永久变形控制四大环节的技术差距总和。对于行业从业者而言，无论是采购还是生产，都不能只看“FKM”这个标识，更要关注背后的技术细节。

对于生产商来说，摒弃“重成本、轻技术”的理念，在生胶选型、配方优化、工艺升级上多下功夫，才能做出长效稳定的产品；对于采购方而言，了解这些技术差异，也能更精准地选择适配工况的密封件，避免因产品寿命短带来的生产损失。
